1. 标准
技术协议:XTG-JS-C-0707-20172. 化学成分
20G化学成分Chemical Composition,%
元素 | C | Mn | P | S | Si |
Min | 0.17 | 0.35 | 0.17 | ||
Max | 0.23 | 0.65 | 0.025 | 0.012 | 0.37 |
Actual value | 0.18 | 0.58 | 0.016 | 0.005 | 0.33 |
3. 力学性能
20G力学性能
力学性能 |
抗拉强度 MPa |
屈服强度 MPa |
硬度 HBW |
断后伸长率 (纵向) % |
Min(标准) | 410 | 245 | 24 | |
Max(标准) | 550 | |||
Actual value | 485 | 347 | 28 |

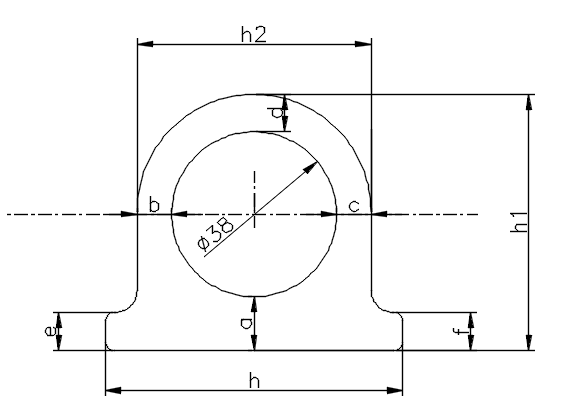

4. 典型规格
规格 Size |
尺寸及偏差Size and Tolerance(mm) | ||||||||
a | b | c | d | e | f | H | h1 | h2 | |
Φ53*7.5 |
10.5 (-1.5,0) |
7.5±0.8 | 7.5±0.8 | 8.8(-0.4,+1.0_ | 8±0.8 | 8±0.8 |
66 (-1.4,0) |
58 (-1.4,0) |
53(-0.7,+0.3) |
5. 典型应用环境
主要用于核电站用换热管、电站锅炉用换热管。
