翅片管

1. 标准

    技术规范:Criteria China Fabricating Integral-fin tubes for SCGP internals

2. 化学成分

800LC化学成分%

元素 C Mn P S Si Cr Ni Ti Cu Al Fe Ti/C
Min           20.00 32.00 0.3   0.15 39.5 15
Max 0.025 1.50 - 0.015 1.00 23.00 35.00 0.6 0.5 0.45
Actual value 0.013 0.45 0.005 0.0016 0.046 22.3 34.1 0.41 0.0001 0.29 42.3 31.5




3.  力学性能

800LC力学性能

力学性能 室温 525℃ 晶粒度
抗拉强度
MPa
屈服强度
MPa
断后伸长率
(纵向) %
屈服 σ 0.2
MPa
屈服 σ1.0
MPa
Min(标准) 450 170 30 122 161
Max(标准)
Actual value 562 206 47 146 192 5.5

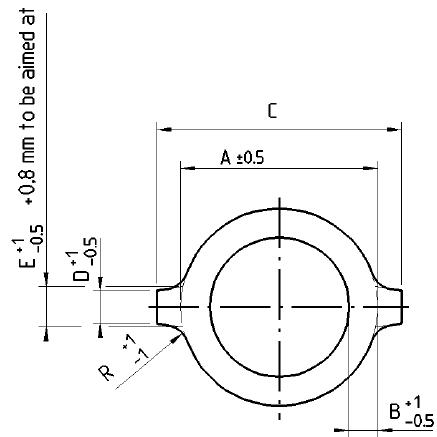

4.典型规格

规格
Size
尺寸及偏差(mm)
A B C D E R
48.3*7.1 48.3 7.1    60(-0.2,+0.4) 8.0 10.0 6.0
48.3*6.3 48.3 6.3    60(-0.2,+0.4) 6.0 8.0 6.0
38*5.6 38 5.6   50.8(0,+0.5) 6.0 8.0 6

5. 典型应用环境

主要用于壳牌煤化工中的煤气发生炉换热管。
